حمایت و مقاومت (Support and Resistance) در تحلیل تکنیکال بورس و فارکس چیست؟

حمایت و مقاومت (Support and Resistance) در تحلیل تکنیکال بورس و فارکس چیست؟

شما می‌توانید سرفصل مدنظر خود از فهرست محتوای این مقاله انتخاب کنید تا به قسمت مربوطه هدایت شوید:

  • معرفی حمایت در بورس
  • پیدا کردن خط حمایتی در تحلیل تکنیکال
  • مقاومت در بورس چگونه است؟
  • شناسایی خط مقاومت و نحوه کار با حمایت و مقاومت
  • خط مقاومت و حمایت در سطحی مساوی
  • تغییرات معامله ای در سهام چگونه است؟
  • مقاومت و حمایت منطقه ای چگونه است؟
  • خطوط مقاومت و حمایت شامل چه مواردی است؟
  • سطح مقاومت و حمایت های عمده و جزئی کدامند؟
  • راه های بکارگیری سطوح مقاومت و حمایتی

وقتی درخواست ها و عرضه در نقاط نمودار با هم برابر باشند، خط های مقاومتی و حمایتی در روند تحلیل تکنیکال بوجود می آید. اندیکاتورهای مقاومت چیست؟و انواع آن چگونه است بررسی تکنیکال، این نقاط را تعیین می کنند. همچنین به منظور روانشاسی، در بازار بورس دخالت داشته و نحوه پخش و تقاضا را بهتر نمایان می کنند.مسئله ای که باعث افزایش و کاهش تقاضا و ارائه در بورس می شود، شکستن خطوط حمایتی و مقاومت در آنها است. پس بدنبال این حالت شاهد پیدایش سطرهای جدیدی از حمایت های جدید و مقاومت خواهید بود.

اگر چه در نگاه اول پیدا کردن این دو نقطه یعنی همان حمایت و مقاومت کار سختی به نظر نمی رسد، اما باز هم بسیاری از سرمایه گذاران از این دو نقطه به منظور ایجاد معامله استفاده می کنند، زیرا به گفته آنها این خطوط می توانند کارایی های زیادی نیز داشته باشند.

معرفی حمایت در بورس

وقتی در نقطه ای اینطور پیش بینی می شود که میزان درخواست ها بیشتر از حد تصور افزایش پیدا کند، همچنین راهی هم برای کاهش دادن قیمت ها وجود ندارد، بنابراین در این حالت سطحی به وجود می آید که به آن حمایت در بورس گفته می شود.

با مشاهده نمودار زیر متوجه پایین آمدن سطح تدریجی نرخ های موجود در بورس می شوید. سهامداران در هنگام مواجهه با این پیشامد و باتوجه به کاهش فروش، باز هم خرید کردن را آغاز می کنند. در عین حال زمانی تقاضا نسبت به عرضه بالاتر می رود که هزینه ها با سطح حمایتی هم راستا می شوند، بنابراین سهم بورسی مورد نظر از ارزش بیشتری نیز برخوردار می شود.

حمایت و مقاومت (Support and Resistance) در تحلیل تکنیکال بورس و فارکس چیست حمایت

همانطور که در تصویر می بینید خطوط حمایتی همیشه هم قابل شکستن نبوده و در برخی موارد حتی پاین تر از قیمت ها قرار می گیرند. بنابراین بازار بورس روند معکوس پیدا می کند و سهام گذاران به اجبار با صرف هزینه های کمتر سهامشان را در بورس می فروشند. دلیل این حرکت هم با گذشت خطوط حمایتی، کاهش تمایلات برای خرید سهام و اشتیاق بیشتر برای فروختن آن است. البته بهترین کار برای نقاط حمایتی، در نظر گرفتن سریع خطوط حمایتی و جایگزین شدن آن برای مواقع شکستگی سطوح است.

پیدا کردن خط حمایتی در تحلیل تکنیکال

در حالی که انواع معاملات در جریان خط حمایت و اطراف آن قرار دارد، اما می بینید که نرخ سهام در بورس بالاتر از خطوط حمایتی جریان پیدا می کند. معمولا در حوزه تحلیل تکنیکال هیچ علم مطمئنی وجود نداشته و گاهی امکان تغییر قیمتی وجود دارد. این بدلیل دشوار بودن طراحی خطوط حمایتی است. حتی گاهی اوقات قیمت ها دارای شیب نزولی شده و زیر خطوط حمایتی قرار می گیرند. پیشنهاد می کنیم در مواقعی که خطوط حمایتی زیر یک هشتم قرار دارد، دیگر بدنبال طراحی سطح حمایتی جدید نباشید.

مقاومت در بورس چگونه است؟

همیشه در بورس وقتی دست فروشنگان سهام بازتر باشد و سطح هزینه ها نسبت به خط مربوطه افزایش پیدا نکند. به نقاط مربوط در سهام بورس، مقاومت گفته می شود. یعنی زمانی تناسب در مورد خرید یا فروش سهم در بین خریداران و فروشنگان به هم می ریزد، یا به عبارتی دیگر کاهش می یابد که نمودار سهام در بورس، به سطوح مقاومتی نزدیک تر شود. خطوط موجود در مقاومت شباهت زیادی به حمایت دارد. بنابراین وجود آن نمی تواند دائمی باشد و در صورتی که میزان فروش کم تر شده ولی تمایل به خرید کردن بالاتر برود، یعنی بازار با شرایط شکسته شدن خطوط مواجه شده است. فقط در اینجا فرقی که بین شکستگی قیمت ها در مقایسه با سطوح حمایت دیده می شود، متفاوت بودن حالت مقاومت در هنگام عبور از قیمت است. بنابراین سهام گذاران در شرایط مقاومت، نسبت به نرخ های افزایشی انعطاف پذیری ایده آلی داشته و برای خریداری سهام از بورس اقدام می کنند.

شناسایی خط مقاومت و نحوه کار با حمایت و مقاومت

هر چند که دادوستد در سطوح مقاومتی یا اطراف آن امری طبیعی است، ولی با این حال نرخ به روز در سهام ها پایین تر از خط های مقاومت است. هر روشی که سطح های حمایتی از آن تبعیت می کنند، مقاومت نیز پیرو آن خواهد بود.

بدلیل اینکه تمام کارها در تحلیل تکنیکال و بوسیله اندیکوتارهای موجود در آن، به سرانجام مثبت برسد، باید از خط های مقاومت و حمایت استفاده کنید. نحوه انجام روش ها در هر دو سطح کار دشواری نیست، بنابراین تمامی صاحبان سرمایه در بررسی سهم هایشان به کار گیری این سطوح را تجربه کرده اند.

معمولا در جریان ایجاد این دو خطوط در بررسی های تکنیکال با چندین راهکار روبرو خواهید شد. ابتدا می خواهیم مزیت های هم سان در مقاومت و حمایت را شرح دهیم. بسیار جالب توجه است که این دو خط از هم تبعیت کرده و با اجرای یکی از دو روش، بعدی نیز در نمودار قابل رسم می شود.

کف قیمت و اوج چگونه است؟

در نمودار هزینه ها، خطوط قیمتی نیاز به چندین نقطه در یک مسیر مشخص دارند. بنابراین، آنچه که سبب رسم خطوط در نمودارهای دو روش ذکر شده می شود، مقاومت بر اساس اوج های هزینه و برای حمایت، کف های نرخی که از آن عبور کرده ایم است. البته به منظور پیاده سازی نکات ذکر شده برای دو حالت فوق باید به بازه های زمانی متفاوت و دقت بر آنچه که در نمودار گذشته بوده و یا در حال رخ دادن است، بسیارمهم است.

حمایت و مقاوت

همانطور که در تصویر بالا می بینید، کف قیمتی در تاریخ 31 اکتبر از خط های حمایتی آغاز شده و تا مبلغ 32 دلار در دسامبر، یک کف قیمت جدید را ثبت کرده است. نمودار فوق شرایط کمپانی Halliburton را در بازار سهام به معرض دید گذاشته است. پس این شرکت توانسته در فوریه در شرایط کف قیمت 5/32 در سه نقطه در نظر گرفته شده، به خط حمایتی برسد. زمانی که در سپتامبر، هزینه ها به طرف خطوط مقاومتی رفته و مجدد به حالت اول می رسد، جهش نرخ های موجود از سطح حمایت گذشته است.

تعریف حمایت و مقاوت در تحلیل تکنیکال

نمودار بالا هم شرایط بانک ملت در بازار بورس را نشان می دهد. یعنی خط حمایتی که با عدد 24518 ایجاد شده، از طرف خط مقاومتی عدد 27061 است. البته در سال 2020 و ماه فوریه بوسیله جهش خطوط حمایتی، در راستای سطح مقاومت تغییر مسیر خواهد داد.

خط مقاومت و حمایت در سطحی مساوی

دو سطح ذکر شده می توانند جایگزین یکدیگر شوند و این به عنوان قانونی برای مشخص شدن خط های حمایتی و مقاومتی در تحلیل تکنیکال به شمار می آیند. تصور بفرمایید وقتی این دو سطح توانایی تبدیل شدن به هم را دارند که هزینه های موجود در سطوح حمایتی دچار شکستگی شوند. پس وقتی نمودار هزینه ها از سطح های روش حمایت می گذرند، عرضه سهام بورس، در مقایسه با تقاضا افزایش پیدا می کند و در اینجا، احتمال تبدیل شدن دو روش ذکر شده به هم بیشتر خواهد بود. تصویر زیر نمونه ای واضح برای حالت های ذکر شده است.

حمایت و مقاومت در فارکس

لطفا به تصویر زیر دقت بفرمایید، می بینید که در آغاز سطح حمایتی به مقاومت تبدیل شده و سپس جای این دو با هم تغییر کرده و دوباره به همان حمایت اولیه رسیده است. درون دایره سبز نشان دهنده پیشروی قیمت ها با خطوط حمایتی 5/17 ، برای سهام کمپانی مورد نظر است. بنابراین در ادامه شاهد تبدیل این سطح به مقاومت هستیم و در شرایطی که میزان تقاضا و عرضه ماه ها ادامه پیدا کند، سطح مقاومت به حمایت تغییر مسیر می دهد.

آموزش مقاوت و حمایت در بورس

تغییرات معامله ای در سهام چگونه است؟

چیزی که تعیین کننده نوسان در حالت مقاومت و حمایت و همچنین ادامه دار شدن روند حرکتی آن است، تغییرات معامله ای (نوسان) است. یعنی در مدتی که نسبت به تغییرات موجود، سهام دچار تنگنا شده و میزان دادوستدها کم تر می شود، به شرایط پیش آمده نوسان معامله گفته می شود. بنابراین نوسان، این نکته را یادآوری می کند که شدت تقاضا و عرضه با هم دارای برابری و تعادل هستند.

وقتی هزینه ها و نوسانات موجود در معامله به اطراف نمودار کشیده می شوند، سبب موفقیت یکی از دو سطح خواهد شد. اما زمانی که خطوط نمودار در سطحی بالاتر از شرایط نوسانات باشند، میزان تقاضا تقویت شده و اگر شرایط، عکس این ماجرا را نشان دهد میزان عرضه بالاتر می رود.

تصویر زیر که متعلق به نمودار کمپانی WorldCom است، در کمترین زمان ممکن از سطح مقاومتی بالاتر رفته، سپس بعد از مدتی کوتاه به حالت اول رسیده است. با این حال در ماه اوت دچار شرایطی افزایشی نسبت به سطح حمایت می شود که حدودا به قیمت 50 خرید و فروش شده است.

حمایت و مقاوت در تحلیل تکنیکال

مقاومت و حمایت منطقه ای چگونه است؟

مسئله ای که در تحلیل تکنیکال باعث پیدا کردن سریع و دقیق تر برای دو روش ذکر شده است، همان مقاومت و حمایت منطقه ای است. بدلیل اینکه در بررسی های تکنیکال دانش مشخصی وجود ندارد، بنابراین برای اطمینان پیشنهاد می شود که مقاومت و حمایت را بصورت منطقه ای در این دو خط به کار ببرید.

از آنجایی که استراتژی های به کار برده شده برای انواع بازار با هم تفاوت زیادی دارند، بنابراین درتحلیل تکنیکال هم باید مراحل طوری باشد که توانایی پوشش همه نکات بزرگ و کوچک را داشته باشد. باید بر طبق شرایط دقت کنید که در چه مواقعی می خواهید از مقامت و حمایت منطقه ای استفاده کنید و در چه شرایط هایی هم از سطو ح مقاومت و حمایت بهره مند شوید. بدلیل اینکه روش های تحلیل تکنیکال متغیر است، بنابراین مراحل واحدی را نمی توان برای آن در نظر گرفت.

از تصویر زیر اینطور می توان برداشت کرد که در صورت کاهش عرض نمودار، نوسان به میزان قابل توجه ای افزایش پیدا می کند. توجه کنید زمانی که عرض خطوط، همچنان کم بوده و دو ماه هم از نوسان بگذرد، می توان بوسیله دو خط حمایت و مقاومت سطوح بهتری بکشید. اما اگر در این موقعیت عرض بزرگتر بوده و نوسان نیز همان دو ماه به طول انجامیده باشد، به منظور شروع معاملات، پیش بردن اهداف نوسان بهتر است.

تحلیل تکنیکال و نقاط حمایت و مقاوتتحلیل تکنیکال و نقاط حمایت و مقاوت

خطوط مقاومت و حمایت شامل چه مواردی است؟

سطح های دارای زاویه یا حالت افقی، خطوط مقاومت و دقت را تعیین می کنند. شاید تابه حال دیده باشید که چندین دفعه یک نرخ مشخص، نزدیک به خط بخصوصی بر روی نمودار شده است. حال در اینجا سطح مورد نظر نمایانگر خطوط مقاومتی و حمایتی هستند. می توانید این حالت ها را برای بازارهای دچار نوسان به کار ببرید. وقتی نمودار به سمت بالا پیش روی می کنند، هزینه ها با شیبی متوسط، حرکات افزایشی داشته و بالعکس اگر نمودار رو به پایین باشد حرکات با شیب های متوسط و کاهشی خواهد بود. برای حدس زدن مسیر قیمت ها باید نهایت قیمت ها و کف آن را با هم ادغام کرده و ببینید مقاومت و حمایت چه مسیری برای خود پیدا می کنند.

آموزش نقاط حمایت و مقاوت در تحلیل تکنیکال

سطح مقاومت و حمایت های عمده و جزئی کدامند؟

به طور کلی خط های مقاومتی و حمایتی از نوع جزئی، دارای ماندگاری کوتاه مدت هستند. به عنوان مثال نرخی که روند کاهشی داشته ولی دوباره به فعالیت می افتد و مجددا دارای روند کاهشی می شود. این همان سطح حمایت جزئی است. اگر دقت کرده باشید می بینید که قیمت در زمان افزایشی بوده و یا اینکه روند کاهشی به خود گرفته است، بنابراین می بینید که این خطوط به راحتی می شکنند.

در حالی که وقتی به حالت عمده وارد می شوید، با خطوطی روبرو خواهید شد که یک سطح جدید را سبب شده اند. فرض بفرمایید هزینه ها به سمت خطوط افقی و افزایشی قرار دارند، ولی بعد از مدتی همان خطوط روند کاهشی کرده و قیمت بوجود آمده از سطح مقاومت عمده و نیرومندی برخوردار می شوند. ولی اگر فعالیت ها به سمت پایین نمودار کاهش پیدا کند و ثابت شوند، با سطوح حمایتی عمده مواجه می شوید.

نقاط حمایت و مقاومت در تحلیل تکنیکال

راه های بکارگیری سطوح مقاومت و حمایتی

نحوه انجام کار و راه های پیشنهادی در این دو خطوط مقاومتی و حمایتی زمانی است که حرکت افقی نمودار رو به بالا بوده و یا تغییرات قابل قبول در پیرامون خطوط مقاومت خرید ثبت شود. بنابراین می توانید آن را در حالتی کاهشی و در سطحی نزدیک به خط مقاومت و تغییراتی منفی به فروش برسانید. معمولا فروش در حوالی سطوح مقاومت و خرید کردن در اطراف خطوط حمایت می تواند سبب سودی سرشار شود. البته درنظر بگیرید که برای ثابت ماندن خطوط هیچ اطمینانی وجود ندارد. بنابراین می توانید با استفاده از ابزارهای در نظر گرفته شده، در مباحث تحلیل تکنیکال و روش های موجود به نتایج جدیدتری دست پیدا کنید.

ترنسدیوسر چیست ؟

ترنسدیوسر چیست

امروزه یکی از مشکلات و معضلات مهندسین برق و حوزه صنعت برق،تبدیل پارامترهای آنالوگ به پارامترهای دیجیتال است. پارامترهایی هم‌چون دما،سرعت،شتاب،درجه حرارت،وزن و غیره. این پارامترهای آنالوگ برای معنا پیداکردن در دنیای دیجیتالی امروز،نیازمنده تبدیل شدن به زبان دیجیتال هستند.به همین دلیل نیاز به یک ترنسدیوسر (مبدل)در صنعت برق همواره احساس می‌شود.. ما در این مقاله به شما می گوییم که ترنسدیوسر چیست ؟

خرید ترنسدیوسر

انواع ترنسدیوسر

  • بهترین برندهای موجود در بازار
  • قیمت کف بازار تهران
  • همراه با گارانتی معتبر

ترنسدیوسر : سنسور، مبدل، وسیله اندازه‌گیری

کار ترنسدیوسرها تبدیل سیگنال‌های الکتریکی به سیگنال‌های الکتریکی استاندارد، تبدیل پارامترهای فیزیکی به پارامترهای الکتریکی مثل فرکانس، جریان و ولتاژ است.

در واقع ترسندیوسر وسیله‌ایی است، که یک نوع انرژی را به انرژی دیگر تبدیل می‌کند. این انرژی می‌تواند شامل انرژی الکتریکی، مکانیکی، شیمیایی و صوتی باشد.با یک مثال به توضیح ترنسدیوسر میپردازیم:

یک وسیله نمایش و اندازه‌گیری، برای نمایش پارامتر موردنظر،از سیگنال الکتریکی استفاده می‌کند. مثلا یک حسگر دما که انرژی گرمایی را تشخیص می‌دهد، بعد از تشخیص آن را تبدیل به سیگنال الکتریکی می‌کند.پس کار ترنسدیوسر تبدیل است.

انواع مختلفی از ترنسدیوسرها، همانند سنسورها،ترنسدیوسرهای ورودی خروجی،آنالوگ و دیجیتال وجود دارد. وظیفه یک سنسور تشخیص تغییر فیزیکی مانند سرعت نور است. برای مثال وقتی ما در حال صحبت هستیم، سیگنال‌های صوتی ما در هوا پخش می‌شود. حال اگر از یک میکروفون برای تبدیل به سیگنال الکتریکی استفاده کنیم، در واقع از یک ترنسدیوسر استفاده کردیم که انرژی صوتی را با یک موج فرکانسی و دامنه ولتاژی مشخص دریافت و تبدیل به انرژی الکتریکی می‌کند.

حال که فهمیدید ترنسدیوسر چیست ،‌در تصویر زیر نحوه‌ی تبدیل یک سیگنال صوت را توسط آن مشاهده کنید.

ترنسدیوسر چیست و چگونه عمل می کند؟

کاربرد ترنسدیوسر چیست ؟

با توجه به گستردگی استفاده از ترنسدیوسرها در حوزه‌های مختلف به کاربرد آن‌ها می‌پردازیم.

  1. الکترومغناطیس: گستردگی ترنسدیوسرها در این بخش بسیار است. آنتن‌ها امواج الکترومغناطیس را به سیگنال تبدیل می‌کنند.نوار ضبط صوت و هر وسیله‌ایی که دارای مدار مغناطیسی هست می‌تواند، از یک ترنسدیوسر برای تبدیل انرژی استفاده کند.
  2. .الکتروشیمی: شاخه‌ای از شیمی فیزیک، یا شیمی تجربه است که به بررسی واکنش‌ها شیمیایی در اثر عبور جریان الکتریکی می‌پردازد. حوزه کاربرد ترنسدیوسرها در میله‌های پی اچ، سلول سوخت الکتروشیمی و حسگر هیدوژن می‌باشد.
  3. الکترومکانیکی: حوزه کاربرد ترنسدیوسرها شتاب سنج،پتانسیومتر،موتورهای الکتریکی،برق کافت پلیمر،حسگر لمسی و حسگر جریان باد می‌باشد.

انواع ترنسدیوسر در صنعت برق ؟

ترنسدیوسر فرکانس:

این ترنسدیوسرها دارای قابلیت اندازه‌گیری فرکانس‌های مختلف و مبدل فرکانس هستند. این دستگاه‌ سیگنال‌های خروجی متناسب با فرکانس‌ را مستقل از بار اندازه‌گیری و نمایش می دهد.

ترنسدیوسر مقاومت :

با قابلیت تبدیل سیگنال‌های DC، از یک ترموکوپل، حسگر و ….. به سیگنال‌های آنالوگ خروجی مناسب، مورد استفاده قرارمی‌گیرد.خروجی این ترنسدیوسرها به صورت DC است.

ترنسدیوسر ولتاژ چیست :

دستگاه‌هایی با قابلیت اندازه‌گیری و نمایش ولتاژهای DC , AC هستند.این دستگاه‌ها انواع مختلفی دارند. به عنوان مثال ترنسدیوسرهای تبدیل ولتاژ به جریان می‌توانند میزان ولتاژ ارسال شده را اندازه‌گیری کرده و آن را به یک جریان تنظیم شده تبدیل کند. بعضی از این ترنسدیوسرها به قدری کوچک هستند که قادر به اندازه‌گیری و تنظیم مقادیر مختلف ولتاژ در منبع تغذیه لپ‌تاپ‌ها می‌پردازند. و اطمینان پیدا می‌کنند که هر یک از خروجی‌ها به صورت جداگانه ولتاژ درستی را دریافت کنند.

ترنسدیوسر توان اکتیو و راکتیو:

این ترنسدیوسرها با قابلیت و تبدیل توان اکتیو به راکتیو سیستم‌های تکفاز و سه‌فاز، با داشتن بارهای متعادل و نامتعادل و بار مستقل از جریان و یا ولتاژ، عملیات تبدیل را انجام می‌دهند. بعضی از این ترنسدیوسرها قابلیت برنامه‌ریزی،اندازه‌گیری جریان،فرکانس،ضریب توان را نیز دارا هستند.

ترنسدیوسر جریان :

از ترنسدیوسر جریان برای اندازه‌گیری، نمایش جریان، تجزیه و تحلیل و کنترل استفاده می‌کنند. این دستگاه قابلیت تشخیص جریان الکتریکی AC یا DC را دارد و می‌تواند یک سیگنال متناسب با آن را تولید کند بعضی از این ترنسدیوسر‌ها برای کار نیاز به ولتاژ کمکی دارند

ترنسدیوسر ضریب توان :

برای اندازه‌گیری ضریب توان موج سینوسی،زاویه بین ولتاژ و جریان،در سیستم‌های تک‌فاز و سه‌فاز همچنین برای تبدیل اختلاف زاویه‌فاز دو منبع سنکرون استفاده می‌شود.

ترنسدیوسر دما :

این ترنسدیوسرها در جا‌هایی مورد استفاده قرار می‌گیرد که سنسور‌های دما نظیر ترموکوپل و تبدیل آن به سیگنال‌های استاندارد مورد نظر، به کار برده می‌شوند. قابلیت تنظیم دقیق بوسیله پتانسیومتر‌های مختلف را دارند، به وسیله این ترنس‌ها می‌توان سیگنال ورودی دما را به سیگنال جریان تبدیل کرد وهمچنین آن را به مناطق دور ارسال کرد.

ترنسدیوسر فشار :

این ترنس‌ها خروجی یک سنسور فشار را گرفته و به یک جریان الکتریکی ، تبدیل می‌کند تا بتوان این سیگنال را از طریق سیم به فواصل دور منتقل کرد. خروجی این ترنس به میکروکنترلر‌ها یا سیستم‌های پردازشگر دیگر داده می‌شود تا بتوان پارامتر‌های مختلفی از جمله فشار مخازن تحت فشار را به دقت کنترل کند.

ترنسدیوسر خازنی :

این ترنس بیشتر برای اندازگیری سطح مایعات در مخازن مورد استفاده قرار می‌گیرد. باتغییر ارتفاع سطح مایعات، دی الکتریک بین الکترود‌های خازن تغییر می‌یابد پس با این تغییر دی الکتریک بین الکترود‌های خازن ارتفاع مایع موجود درمخزن‌ها محاسبه می‌شود.

ترنسدیوسر قابل برنامه‌ریزی :

این ترنس به کاربر این اجازه را می‌دهد که بسته به نیاز پروژه و خروجی و ورودی وسایل خود ورودی و خروجی ترنسدیوسر را تنظیم کند. در حال حاضر این نمونه از مبدل‌ها از درخواست بیشتری نسبت به مدل‌های ثابت برخوردار می‌باشند.

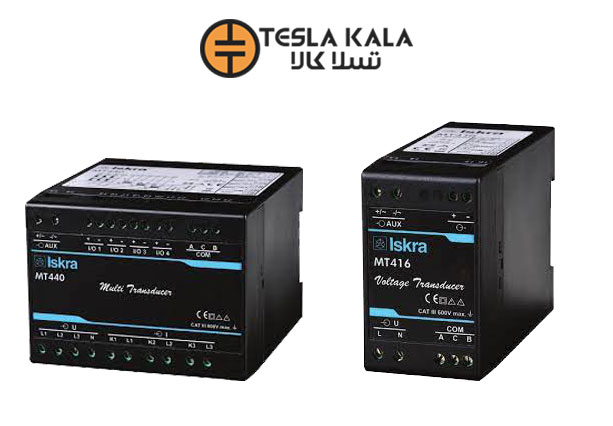

در تصویر زیر تعدادی از ترنسدیوسر را مشاهده می‌کنید:

انواع ترنسدیوسر

حالا که با انواع ترنسدیوسر مبدل انرژی در صنعت برق آشنا شدیم میخواهیم با نوع خاصی از ترنسدیوسر موجود در فروشگاه تسلاکالا اشنا شویم.

ترنسدیوسر چندمنظوره MT4XX:

از ترنسدیوسر شرکت ایسکرا ساخت کشور اسلوانی ،برای اندازه‌گیری و نمایش تمامی مقادیر تک‌فاز و سه‌فاز استفاده می‌شود. درواقع کار این مبدل‌های تبدیل انرژی اندازه‌گیری با استفاده از نمونه‌برداری سریع از سیگنال‌های ولتاژ و جریان است.ریزپردازنده‌های داخلی مقادیر(ولتاژ،جریان،فرکانس،انرژی،توان،ضریب توان،زوایای فاز،محاسبه می‌کنند).طیف گسترده ماژول‌های ورودی و خروجی این مبدل باعث انتخاب ایدهآل برای کاربردهای مختلف شده است.

نکاتی که باید در انواع آبکاری فلزات بدانید!

آبکاری فلزات چیست | نکات انجام انواع آبکاری فلزات

آبکاری آهن روشی است که از آن برای افزایش مقاومت انواع فلزات در برابر شرایط نامطلوب محیطی مانند خوردگی، اکسیداسیون، ضربه، فشار، سایش و … استفاده می‌ شود. به طور کلی برای آبکاری فلزات از لایه ‌ای از فلز یا آلیاژهای خاص بر روی محصول فلزی ساخته شده استفاده می ‌کنند که دارای مقاومت بالایی در برابر شرایط محیطی هستند، اما این کار زیاد هم آسان نیست و نحوه انجام آن نیاز به آموزش آبکاری فلزات دارد.

آموزش آبکاری فلزات

هر چند برای یادگیری نحوه آبکاری فلزات باید به ‌صورت عملی آموزش ببینید و افزایش مهارت عملی از ضروریات این کار است اما بهتر است تکنیک‌ ها و نکات مهم را نیز به ‌صورت تئوری فرا گیرید که در ادامه همه موارد مهم را برای شما توضیح خواهیم داد.

نکاتی که باید در انواع آبکاری فلزات بدانید!

مواد لازم برای آبکاری فلزات

در مرحله اول برای آبکاری فلزات باید مواد مورد نیاز برای این کار را بشناسید. انتخاب این مواد به کیفیت و نتیجه ‌ای که برای یک محصول خاص انتظار داریم بستگی دارد. از طرفی شرایط انجام آبکاری و حمام مورد استفاده برای این کار نیز نقش مهمی در انتخاب مواد مناسب دارند. آلیاژها و فلزاتی که بیشترین کاربرد را برای آبکاری دارند عبارتند از:

  • نیکل و نیکل سیاه
  • کروم
  • پالادیوم یا آلیاژ پالادیوم
  • طلا
  • نقره
  • مس
  • قلع
  • پلاتین
  • روتنیوم
  • کادمیوم
  • برنج
  • روی

در نظر داشته باشید که ممکن است برای برخی آبکاری‌ ها تنها از یک فلز استفاده نمایید اما در مواردی نیاز به ترکیب چند فلز به‌ صورت آلیاژ باشد که این کار ارزش آبکاری شما را بالا می ‌برد. در این موارد باید قیمت تمام‌ شده مورد انتظار برای محصول ساخته شده در نظر گرفته شود.

چگونه فلزات را آبکاری کنیم؟

آبکاری الکتروشیمیایی فلزات که متداول ‌ترین نوع آبکاری است بر اساس جایگزینی الکتریکی عمل می‌ کند. آند و کاتد ویژگی‌ های الکتریکی فلز هستند که از آن ‌ها برای آبکاری استفاده می ‌شود. کاتد قسمتی است که پوشش فلزی آبکاری روی آن قرار می ‌گیرد. کاتد و آند هر دو در یک حمام الکترولیتی غوطه‌ ور شده و یک جریان dc از میان آن‌ ها عبور می ‌کند. این حمام از نمک و فلزی که قرار است به‌ عنوان ماده آبکاری استفاده شود ساخته شده است. بعد از عبور جریان، یون ‌های فلزی به سطح کاتد انتقال پیدا می ‌کنند و روی قطعه متصل به کاتد می‌ نشینند.

این روش آبکاری تقریباً مانند روش الکتروفرمینگ است اما تفاوت ‌هایی هم دارد. در واقع در آبکاری فلزی که توضیح دادیم جنس ماده آبکاری با جنس محصول مورد نظر یکی است اما در الکتروفرمینگ ابتدا یک لایه نازک از روی قطعه مورد نظر برداشته می‌ شود و بعد با آلیاژ مورد نظر آبکاری انجام خواهد شد. در نتیجه در این روش مقاومت محصول در برابر شرایط محیطی بیشتر خواهد بود و قیمت آن نیز افزایش می ‌یابد. این دو روش می‌ توانند به‌ صورت جداگانه یا ترکیبی استفاده شوند. اگر برای محصولی از هر دو روش استفاده شود ارزش آن بسیار بیشتر خواهد شد.

انتخاب الکترولیت ‌های مورد نیاز برای آبکاری فلزات

انتخاب الکترولیت مناسب برای آبکاری در میزان کیفیت آبکاری نقش بسیار مهمی دارد. الکترولیت ‌ها خواص مختلفی دارند. مثلاً برخی اسیدی، برخی بازی و برخی به ‌صورت نمک ‌های فلزی یا نمک‌ های مذاب هستند. برای انتخاب صحیح نوع الکترولیت مناسب باید مواردی مثل خوردگی، مقاومت، روشنایی محصول و میزان بازتاب، سختی، مقاومت مکانیکی، انعطاف ‌پذیری و مواردی از این دست را در نظر داشته باشید.

آماده ‌سازی سطح محصول برای آبکاری فلزی

آماده کردن سطح محصول قبل از آبکاری به معنی پا‌کسازی آن از هر نوع جرم و آلاینده ‌ای می ‌باشد که در صورت عدم پاکسازی باعث ایجاد ناهمواری در محصول نهایی و کیفیت پایین محصول خواهد شد. همچنین آلاینده‌ ها می ‌توانند مانع از رسوب و چسبندگی فلز آبکاری شوند و طول عمر مفید آن را کاهش می‌ دهند. این کار در سه مرحله زیر انجام می‌ شود:

برای تمیز کردن اغلب از حلال ‌های خاص قلیایی، آب یا پاک‌ کننده‌ های اسیدی استفاده می ‌شود.

پرداخت به معنی یک دست کردن سطح محصول مثلاً با سمباده مخصوص است تا آبکاری به ‌صورت یکنواخت و زیبا انجام شود.

شستشو آخرین مرحله آماده کردن سطح مورد نظر برای آبکاری است که ممکن است به روش فیزیکی یا شیمیایی بر حسب نوع محصول انجام شود. در تمیز کردن شیمیایی از حلال ‌های مخصوص استفاده می ‌شود. اما در تمیز کردن فیزیکی از انرژی مکانیکی مثل فشار زیاد آب و فرچه برای حذف آلاینده‌ ها استفاده می‌ کنند.

آموزش آبکاری الکتریکی

آموزش آبکاری الکتریکی

تجهیزات مختلفی برای آبکاری الکتریکی استفاده می‌ شود. انتخاب تجهیزات مناسب به مواردی مثل اندازه قطعات، هندسه، الکترولیت و … بستگی دارد.
متداول ‌ترین روش ‌های آبکاری الکتریکی به شکل زیر می‌ باشند:

  • بشکه ‌ای یا چرخشی (Barrel plating)

در این روش از بشکه‌ های چرخان استفاده می‌ کنند. بشکه‌ های مورد نظر را به‌ صورت افقی یا با زاویه 35 درجه قرار می ‌دهند و قطعات کوچک را در حمام الکترولیتی که در آن ‌ها ایجاد کرده ‌اند می ‌ریزند تا به‌ طور هم‌ زمان آبکاری شوند. در این روش یک رسانای خارجی به بشکه متصل می ‌شود و با چرخیدن بشکه اتصال الکتریکی برقرار خواهد شد. این روش زیاد مناسب محصولات گران ‌قیمت نیست زیرا به دلیل چرخاندن بشکه‌ ها احتمال خوردگی یا شکستن قطعات، به ‌خصوص قطعات ظریف وجود دارد.

اگر به دلایل گفته شده نتوانستیم از آبکاری بشکه ‌ای استفاده کنیم به سراغ روش چنگکی می ‌رویم. در این روش از چنگک‌ هایی با سیم سنگین مسی استفاده می‌ شود که می ‌توان با آن ‌ها قطعات را نگه داشت. برای اتصال الکتریکی نیز از همین چنگک ‌ها استفاده می ‌کنند. قطعه مورد نظر با استفاده از یک گیره نگه ‌داشته می‌ شود و مواد پوششی روی سطح مورد نظر قرار می ‌گیرد.

در این روش از یک نوار ممتد که به یک قرقره متصل است استفاده می ‌کنند و با نوار قطعه مورد نظر را از داخل محلول آبکاری عبور می‌ دهند. اغلب برای آبکاری سیم‌ ها از این روش استفاده می ‌شود.

کاربرد آبکاری الکتریکی

از آبکاری الکتریکی بیشتر برای قطعات مورد نیاز در صنایع الکترونیکی و هوا و فضا استفاده می‌ شود. کروم فلزی است که در اکثر آبکاری‌ هایی الکتریکی از آن استفاده می ‌شود. معمولاً آبکاری‌ های موجود در وسایل خانگی، دوچرخه، تجهیزات بیمارستانی، سیم ‌ها و اتصالات و … با کروم انجام می ‌شود. رنگ این فلز معمولاً روشن است اما ممکن است در برخی موارد از کروم مشکی نیز استفاده کنند. در این نوع آبکاری تنها لایه ‌ای نازک از کروم روی محصول قرار می ‌گیرد و مانند سایر آبکاری ‌ها ابتدا از پوشش نیکل استفاده نمی ‌کنند. با اینکه کروم یک فلز پایه است که با چیزی ترکیب نمی‌ شود در برابر اکسیداسیون بسیار مقاوم است. در واقع کروم حالت خنثی دارد و در برابر کدر شدن و خوردگی دوام بالایی دارد و به‌ همین ‌جهت برای وسایل تزئینی بسیار مناسب است.

کاربردهای مهندسی آبکاری فلزات

مهندسان و طراحان از آبکاری فلزات در موارد بسیار زیادی استفاده می‌ کنند که برخی از مهم ‌ترین آن ‌ها عبارتند از:

از آبکاری الکتریکی برای افزایش مقاومت یاتاقان موتور اتومبیل و برای جلوگیری از خوردگی و سایش استفاده می‌ کنند. معمولاً برای این کار از فلزاتی مثل سرب، قلع، مس و ایندیوم به‌ صورت ترکیبی استفاده می ‌شود.

برای برخی از وسایل الکتریکی نیز برای افزایش خواصی مانند مقاومت تماسی، مقاومت ارتباطی، کاهش خوردگی و … استفاده می ‌شود که طلا و پالادیوم مهم ‌ترین فلزات کاربردی برای این امر هستند.

نحوه آبکاری فلزات با مواد مختلف

همانطور که قبلا هم گفتیم برای آبکاری از فلزات مختلفی استفاده می ‌شود که هر کدام کاربردها و طرز استفاده متفاوتی دارند. در زیر آبکاری با مهم‌ ترین فلزات قابل استفاده را توضیح خواهیم داد:

از روی برای آبکاری سیم‌ ها، باکس‌ های تعویض و قطع و وصل جریان الکتریکی و ورقه‌ های فلزی استفاده می ‌کنند، زیرا مقاومت بالایی در برابر خوردگی دارد.

از نیکل نیز برای جلوگیری از خوردگی و بیشتر برای وسایل تزئینی استفاده می ‌شود. در آبکاری با نیکل ابتدا قطعه مورد نظر را با آلیاژهایی مثل برنج، فولاد یا روی و بعد با نیکل آبکاری می ‌کنند. این نوع آبکاری برای برخی قطعات خودرو نیز کاربرد دارد.

نحوه آبکاری فلزات با مواد مختلف

برای آبکاری طلا ابتدا از نقره یا مس استفاده می‌ کنند و روی آن را لایه ‌ای نازک از طلا می ‌زنند. معمولاً برای جواهرات نقره از این کار استفاده می ‌کنند که باعث دوام درخشندگی و زیبایی کار می ‌شود. در برخی از مدارهای الکتریکی صنعت چاپ نیز از این نوع آبکاری استفاده می ‌شود. بهتر است برای آبکاری طلا در لایه زیرین از نقره استفاده شود، زیرا مس به مرور با طلا واکنش داده و باعث ایجاد لکه خواهد شد. در غیر اینصورت باید اول یک لایه نیکل روی مس زده شود و بعد طلاکاری گردد.

از قلع برای آبکاری سطوح فلزی و غیر آهنی برای افزایش انعطاف‌ پذیری و جلوگیری از خوردگی استفاده می ‌شود و در صنعت بسته ‌بندی کاربرد فراوانی دارد.

آبکاری آهن

برای آبکاری آهن از حمام ‌های مختلفی استفاده می‌ کنند که شامل موادی مثل کلرید آهن، فلوربورات آهن، سولفامات آهن و سولفات می ‌باشند. رایج ‌ترین نوع حمام برای آبکاری آهن کلرید آهن است.

آموزش آبکاری فلزات در خانه

همان‌ طور که گفتیم آبکاری فلزات در صنایع مختلفی کاربرد دارد و به ‌همین ‌دلیل از نظر تجاری از اهمیت خاصی برخوردار است. شما در خانه نمی ‌توانید از هر نوع فلزی برای آبکاری استفاده کنید. مثلاً کروم که یکی از پرمصرف‌ ترین فلزات در آبکاری است زباله ‌های خطرناکی ایجاد می ‌کند که به‌ هیچ ‌وجه استفاده از آن در خانه توصیه نمی ‌شود. این شرایط برای فلزاتی مثل طلا، نقره، پلاتین و روی نیز وجود دارد؛ بنابراین قبل از آبکاری در خانه با یک فلز خاص باید نوع زباله ‌ای که تولید می ‌کند را به‌ خوبی بشناسید.

برای آبکاری در خانه شما به یک باتری قوی، محلول الکترولیت حاوی یون ‌های فلز مورد نظر برای آبکاری و محصولی برای آبکاری نیاز دارید. برای شروع کسب مهارت بهتر است با آبکاری یک سکه از جنس روی به شکل زیر شروع به کار نمایید. وسایل مورد نیاز:

  • سکه
  • یک ظرف پلاستیکی
  • یک قطعه فلز روی
  • دو قطعه سیم
  • باتری 1.5 ولت
  • سرکه
  • دستکش مخصوص برای جلوگیری از آسیب پوستی

نحوه انجام آبکاری سکه

مرحله اول:

در مرحله اول سرکه را به مقدار کافی در ظرف پلاستیکی بریزید. طوری که سکه کاملاً زیر سرکه قرار بگیرد. سپس یک سر سیم را به قطعه روی وصل نمایید و بعد روی را درون سرکه بیندازید. سرکه دارای خاصیت اسیدی است و روی را تا حدودی در خود حل می ‌کند. در نتیجه یون‌ های مورد نیاز برای آبکاری تولید می‌ شوند. برای این کار اجازه دهید روی به مدت 15 دقیقه در سرکه بماند. سپس 5 قاشق غذاخوری شکر و 3 قاشق نمک اپسوم را داخل ظرف سرکه بریزید و به ‌خوبی حل نمایید. نمک اپسوم محلول را رسانا می ‌کند و مانند نمک خوراکی معمولی کلر ایجاد نخواهد کرد و شکر نیز براقیت کار را افزایش می ‌دهد و امکان پوشش ‌دهی را بهتر می‌ کند.

مرحله دوم:

حالا تا حدودی فلز روی برای آبکاری آماده شده است، اما باید تمیز شود. برای این کار می‌ توانید از خمیردندان و یک مسواک استفاده کنید. بعد سکه را به سیم وصل کرده و داخل ظرف سرکه فرو ببرید.

مرحله سوم:

مرحله سوم مرحله آخر است که باید باتری را برای انجام آبکاری آماده کنید. برای این کار سیمی که به روی متصل کرده ‌اید را به سر منفی باتری بزنید و سیم نگه ‌دارنده سکه را به سمت مثبت باتری وصل کنید. این کار باعث ایجاد جریان بین سکه و روی می‌ شود. به دلیل ولتاژ پایین باتری ‌های خانگی مدت زمان انجام آبکاری با این روش کمی طولانی‌ تر است. در واقع باید برای آبکاری کامل تقریباً 30 دقیقه به این کار ادامه دهید تا لایه با ضخامت مناسبی روی سکه بنشیند. در پایان اتصالات را قطع کرده و سکه را با آب کاملاً بشویید و خشک کنید.

سخن آخر

انجام آبکاری فلزات می ‌تواند هم یک سرگرمی بسیار عالی باشد و هم از نظر اقتصادی برای شما درآمد خوبی ایجاد می‌ کند. تنها نکته ‌ای که باید برای انجام آبکاری خوب به آن توجه داشته باشید تمرین این کار است. به‌ علاوه نکات ایمنی گفته‌ شده در مقاله را باید کاملاً رعایت کنید تا خطری متوجه شما نباشد.

Gland چیست؟ بررسی انواع گلند از نظر جنس، نوع ابعاد، رزوه و کاربرد

انواع گلند

Gland نوعی اتصال است که هدف از به کارگیری آن ایجاد پوشش روی کابل در محل اتصال کابل ها و جعبه تقسیم است. این پوشش به جهت ایجاد ایمنی برای کابل است و از کابل ها در برابر بارهای وارده، رطوبت، گرما، شعلۀ آتش، خوردگی و آسیب های جانبی محافظت می‌­کند.

از آن­جایی که سیم کشی برق در تمام صنایع کاربرد دارد، Gland هم وسیله ای بسیار پرکاربرد است و می­‌تواند به صورت های مختلف و در جاهای مختلف استفاده گردد. یکی از موارد مهم مصرف انواع گلند، در جایگاه های سوخت است. با توجه به اهمیت بالای ایمنی در جایگاه سوخت و وجود مواد قابل اشتعال، لازم است تا از Gland ها و کابل های مناسب جهت سیم کشی جایگاه استفاده گردد و سیستم مربوطه از استانداردهای لازم برخوردار باشد.

جهت انتخاب یک گلند مناسب برای کاربرد مورد نظر، یک سری سوالات مطرح است که با پاسخ به آن­ها باید نهایتاً Gland مناسب برگزیده شود. سوالات مطرح شده عبارتند از:

  • Gland در فضای داخلی استفاده می‌­شود یا در فضای باز؟
  • محل استفاده از Gland، یک محیط امن است یا در یک محیط خطرناک و دارای قابلیت اشتعال و انفجار نصب می­‌شود.
  • دمای محل قرار گیری Gland چگونه است و دما ثابت یا متغیر است؟
  • رطوبت و میزان گرد و غبار هوا در منطقۀ مورد نظر چقدر است؟
  • آیا در نزدیکی آن، گازها و مواد خورنده وجود دارد؟

انواع گلند ها با توجه به کاربرد مورد انتظار از آن­ها دارای انواع مختلفی از لحاظ جنس، ساختار، شکل و مواد هستند که در ادامۀ این مطلب به آن­ها اشاره خواهد شد.

پل دیود چیست و چه کاربردی در بردهای الکترونیکی دارد

پل دیود

پل دیود یکی از نام آشناترین قطعات الکترونیکی است. در این مقاله از فنی پویان قصد داریم تا به پاسخ سوال پل دیود چیست بپردازیم. پس با ما همراه باشید.

آموزش تعمیرات برد الکترونیکی

پل دیود چیست ؟

پل دیود یک ماژول دیودی است که 4 تا 6 دیود را در یک بسته به هم متصل می کند و از آن برای اصلاح جریان متناوب به جریان مستقیم یا جریان تپنده استفاده می شود. پل دیود ولتاژ منفی ورودی AC را معکوس می کند و یک جریان تپنده را خروجی می دهد. سمت خروجی روی یک خازن صاف شده و خروجی ولتاژ DC را راه می اندازد.

بسیاری از پل دیودها برای تصحیح فرکانس های تجاری 50/60 هرتز طراحی شده اند و از دیودهای اصلاح کننده عمومی می توان برای جریان ورودی استفاده کرد. هنگامی که از این دیودها برای تصحیح فرکانس های بالا استفاده می شود، مانند تصحیح ثانویه در منبع تغذیه سوئیچینگ، از دیودهای بازیابی سریع یا دیودهای مانع Schottky نیز برای پل دیودها استفاده می شود.

دیود یکسو کننده چیست؟

در ادامه مقاله پل دیود چیست به بررسی دیود یکسو کننده می پردازیم. در صنعت الکترونیک، یکی از رایج ترین کاربردهای دیودهای نیمه هادی، تبدیل سیگنال جریان متناوب (AC) با هر فرکانس، که معمولاً 60 یا 50 هرتز است، به سیگنال جریان مستقیم (DC) است. این سیگنال DC می تواند برای تغذیه دستگاه های الکترونیکی به جای باتری استفاده شود.

مداری که AC را به سیگنال DC تبدیل می کند معمولاً از آرایش خاصی از دیودهای قفل شده تشکیل شده و به عنوان یکسو کننده شناخته می شود. در مدارهای منبع تغذیه، معمولاً از دو نوع مدار یکسو کننده استفاده می شود: نیمه موج و کامل موج. یکسو کننده های نیمه موج فقط به نیمی از چرخه اجازه کار می دهند، در حالی که یکسو کننده های موج کامل به نیمه بالا و نیمه پایینی چرخه اجازه انتقال جریان را می دهند.

بین این دو نوع، یکسو کننده کامل موج کارآمدتر است زیرا از چرخه کامل شکل موج ورودی استفاده می کند. دو نوع یکسو کننده برای نوع تمام موج وجود دارد-یکسو کننده تمام موج با ضربه مرکزی، که به ترانسفورماتور ضربه گیر مرکزی نیاز دارد و دیود پل، که نیازی به ترانسفورماتور ضربه گیر مرکزی ندارد. دیود پل در این مقاله مورد بحث قرار می گیرد زیرا محبوب ترین نوع است و معمولاً در ماژول های از پیش مونتاژ شده وجود دارد و استفاده از آنها را آسان تر می کند.

پل دیود چگونه کار می کند؟

پل دیود از چهار دیود استفاده می کند که به طور هوشمندانه چیده شده اند تا ولتاژ تغذیه AC را به ولتاژ منبع DC تبدیل کنند. سیگنال خروجی چنین مداری بدون توجه به قطب های سیگنال AC ورودی همیشه از یک قطب یکسانی برخوردار است. شکل 2 مدار یک یکسو کننده پل را با دیودهایی که در پیکربندی پل قفل شده اند نشان می دهد. سیگنال AC در پایانه های ورودی a و b اعمال می شود و خروجی در مقاومت بار R1 مشاهده می شود.

پل دیود چگونه کار میکند

پل دیود چگونه کار می کند

بیایید ببینیم که چگونه این مدار یکسو کننده به سیگنال AC با تغییر قطبها در هر چرخه پاسخ می دهد:

در اولین نیم چرخه مثبت سیگنال AC، دیودهای D2 و D3 دارای جهت گیری پیش رو هستند و هدایت چرخه را آغاز می کنند. در عین حال، دیودهای D1 و D4 بایاس معکوس هستند و به درستی هدایت نمی شوند. جریان از طریق دو دیود با جهت گیری جلو از طریق مقاومت بار عبور می کند. ولتاژ مشاهده شده در خروجی در ترمینال d مثبت و در ترمینال c منفی خواهد بود.

در حال حاضر، در طول نیم چرخه منفی سیگنال AC ، دیودهای D1 و D4 بایاس در جلو پل قرار گرفته و دیودهای D2 و D3 بایاس معکوس می شوند. ولتاژ مثبت روی آند D4 ظاهر می شود و ولتاژ منفی بر روی کاتد D1 اعمال می شود. در این مرحله شایان ذکر است که جریانی که از طریق مقاومت بار عبور می کند با نیم چرخه مثبت همان جهت را دارد.

بنابراین ، بدون توجه به قطبیت سیگنال ورودی، قطبیت خروجی همیشه یکسان خواهد بود. همچنین می توان گفت که نیم چرخه منفی سیگنال AC معکوس شده است و به عنوان ولتاژ مثبت در خروجی ظاهر می شود.

خازن در پل دیود به عنوان فیلتر چگونه کار می کند؟

با وچود اینکه ولتاژ خروجی تک قطبی ولتاژ DC خالص نیست، زیرا به شکل طبیعی ضربان دار است، اما به شکل مستقیم عمل نمی کند. این مشکل با اتصال خازنی به موازات مقاومت بار مطابق شکل 3 به سرعت حل می شود. در این طرح جدید ، نیم چرخه مثبت، خازن را از طریق دیودهای D2 و D3 شارژ می کند. و در طول نیم چرخه منفی، شارژ خازن متوقف می شود و شروع به تخلیه خود از طریق مقاومت بار می کند.

خازن در پل دیود

خازن در پل دیود

این فرایند به عنوان فیلتراسیون در پل دیود شناخته می شود و خازن به عنوان یک فیلتر عمل می کند. خازن حالت تپنده ولتاژ خروجی را بهبود بخشیده است و در حال حاضر فقط موج دار خواهد بود. این شکل موج در حال حاضر بسیار نزدیک به شکل موج ولتاژ DC اصلی است. شکل موج را می توان با استفاده از انواع دیگر فیلترها مانند فیلتر L-C بهبود بخشید.

انواع اصلاح کننده پل دیود

یکسو کننده پل که مورد بحث قرار گرفت یک نوع تک فاز است، با این حال ، می توان آن را به یک یکسو کننده سه فاز نیز گسترش داد. این دو نوع را می توان بیشتر به پل دیود با کنترل کامل، نیمه کنترل شده یا کنترل نشده طبقه بندی کرد.

مداری که ما در مورد آن بحث کردیم غیرقابل کنترل است زیرا نمی توانیم بایاس دیود را کنترل کنیم، اما اگر هر چهار دیود با یک تریستور جایگزین شوند، می توان با کنترل زاویه شلیک از طریق سیگنال دروازه آن، جهت گیری آن را کنترل کرد. این عمل منجر می شود پل دیود به طور کامل کنترل شود. باید بدانید که در یک پل دیود، نیمی از مدار شامل دیودها و نیمی دیگر دارای تریستور است.

برنامه های کاربردی اصلاح کننده پل دیود

  • برای تامین ولتاژ DC قطبی و ثابت در جوشکاری
  • منبع تغذیه داخلی
  • برای شارژر داخلی باتری
  • برای داخل توربین های بادی
  • برای تشخیص دامنه سیگنالهای تعدیل کننده
  • برای تبدیل ولتاژ AC بالا به DC پایین

پل دیود همانطور که در بالا نیز اشاره شد به دو دسته تقسیم می شود که نوع تکاز و نوع سه فاز این دو دسته را تشکیل می دهند. این دو فاز دارای آمپرهایی از نوع متفاوت هستند. می توان از ویژگی های یک پل دیود این را بیان کرد که قطبیت آن همان ورودی است.

کمپرسور پل دیود

نوع کمپرسور پل دیود، نوع کمتری از کمپرسورها است، اما هنگام مطالعه تولید صوت و ابزارهای حرفه ای متوجه می شوید که چقدر لازم است درباره ان بدانید. کمپرسور پل دیود چیست؟ کمپرسور پل دیود یک کمپرسور آنالوگ است که از جفت دیود در پیکربندی پل به شکل متعادل برای اعمال تضعیف متغیر، سیگنال (فشرده سازی) در سیگنال ورودی استفاده می کند.

در این مقاله، ما فشرده سازی پل دیود را نیز مورد بحث قرار می دهیم، تکنولوژی و تئوری مربوطه را پوشش می دهیم و همچنین برخی از ویژگی ها و کاربردهای این نوع کمپرسور را تا حدودی مورد بررسی قرار می دهیم.

کمپرسور پل دیود چیست ؟

اکنون به صورت دقیق تر به سوال کمپرسور پل دیود چیست می پردازیم. همانطور که از نامش پیداست، یک کمپرسور است که از یک پل دیود در هسته مدار کاهش خود استفاده می کند. در ادامه تعریف پل دیود چیست؟ می توان گفت (همچنین به عنوان حلقه دیود نیز شناخته می شود) مجموعه ای از 4 (یا بیشتر) دیود در پیکربندی مدار پل است که قطب خروجی یکسانی را برای هر دو قطب ورودی فراهم می کند. پل های دیودی معمولاً به عنوان یکسو کننده عمل می کنند (ورودی AC را به ورودی DC تبدیل می کنند.

این تبدیل با توجه به این واقعیت امکان پذیر است که دیودها فقط جریان را در یک جهت مجاز می کنند. یکسو کننده پل تصحیح موج کامل را از یک ورودی AC فراهم می کند، بدین معنی که اجزای منفی ولتاژ ورودی را تصحیح می کند و قبل از تبدیل AC به DC (جریان پالس) آنها را به ولتاژ مثبت تبدیل می کند. به طور معمول، دو جفت دیود در مقاومت چیست؟و انواع آن چگونه است یک دستگاه تنظیم شده است. سیگنال صوتی در دو گوشه مخالف و سیگنال کنترل در دو گوشه دیگر اعمال می شود. یک پل دیودی بسیار معمولی شبیه شکل زیر است.

کمپرسور پل دیود

کمپرسور پل دیود

در کمپرسور پل ، سیگنال کنترل sidechain یک نسخه تصحیح شده (DC) از سیگنال صوتی ورودی است. سیگنال صوتی ورودی متعادل است، به این معنی که سیگنال یکسانی در هر یک از بخش های “صوتی” اعمال می شود، هر چند این جریان در قطب مخالف یکدیگر انجام خواهد شد (هنگامی که یکی مثبت است، دیگری منفی است و برعکس).

همانطور که گفته شد، یک دیود به طور کلی فقط اجازه می دهد جریان در یک جهت جریان یابد. به طور معمول، آنها یا جریان را هدایت نمی کنند (در ولتاژ پایین) یا به طور کامل (در ولتاژ بالا) کار هدایت را انجام می دهند. با این حال، آنها دارای یک مقاومت چیست؟و انواع آن چگونه است منطقه کوچک هستند که در آن رسانایی متناسب با ولتاژ اعمال شده ،متفاوت است، این عملکرد اجازه می دهد تا از دیودها، در مورد کمپرسورهای دیود، به عنوان تضعیف کننده های کنترل ولتاژ استفاده شود.

تست پل دیود با مولتی متر

تست-پل-دیود-با-مولتی-متر

مقاله مرتبط: تست دیود

برای تست پل دیود، سلکتور مولتی متر را روی بازر قرار می دهیم. در این حالت پراب های قرمز و منفی را به دو پایه مشترک در آند متصل می کنیم. اگر در این حالت مولتی متر بوق ممتد بزند یعنی اتصال دو پایه آندی است. اگر پراب های قرمز که منفی هستند را به دو پایه مشترک کاتد متصل کنیم، در این حالت بوق ممتد مولتی متر، نشان دهنده اتصال دو پایه کاتدی است. اگر پراب های قرمز و منفی به پایه های دیگری که در آند و کاتد مشترک نیتسند متصل شوند نباید صدای بوق تولید کنند.



اشتراک گذاری

دیدگاه شما

اولین دیدگاه را شما ارسال نمایید.
